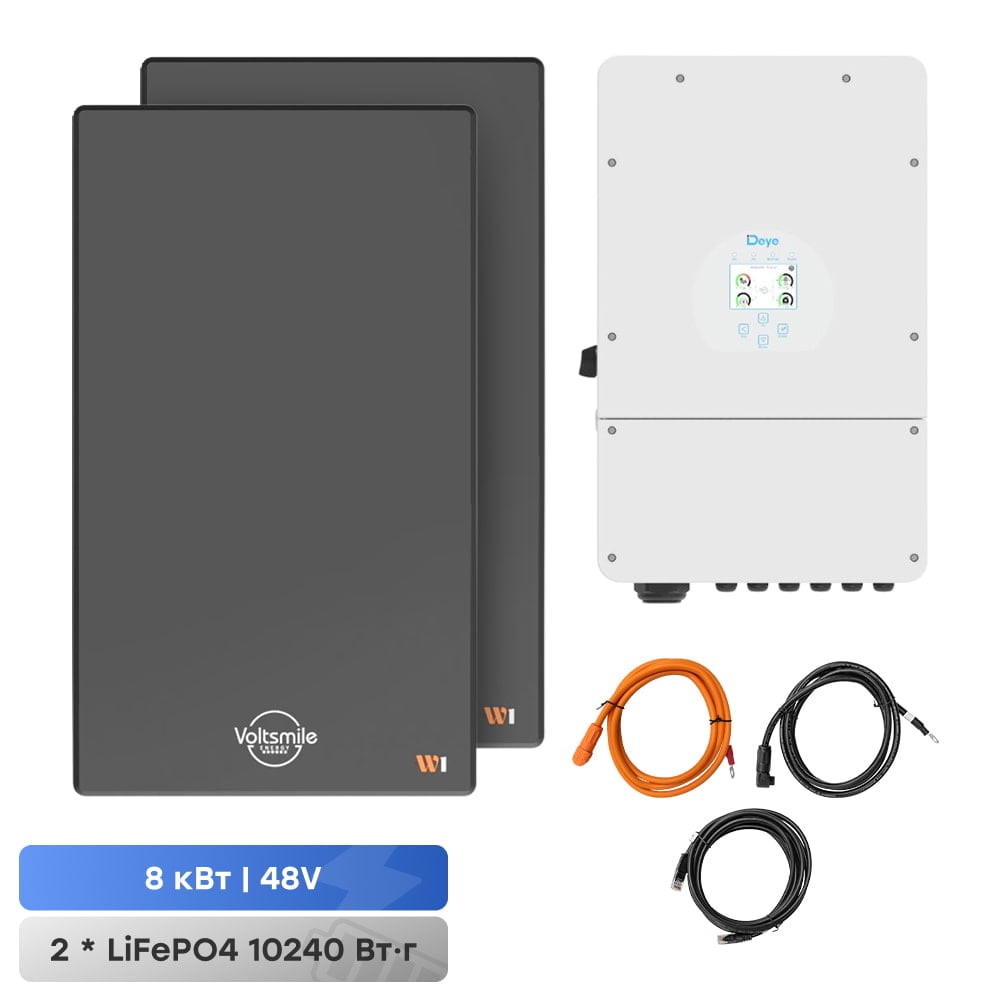

До комплекту входять:

1. Гібридний інвертор Deye SUN-8K-SG01LP1-EU 8kW, 1Ф, 48V.
2. Акумуляторна батарея літій-залізо-фосфатна 51.2В 10240Втг Voltsmile W1 Classic настінний монтаж – 2 шт.
3. Комплект кабелів підключення Voltsmile Standard Power Cable Set.

Застосування

Комплект резервного живлення відмінно підходить для створення резервної системи живлення у разі вимкнення електроенергії та для роботи як домашньої електростанції.

Інвертор підключається на виході акумуляторів або сонячних панелей і перетворює постійний струм (DC) на змінний (AC), а також підвищує напругу з 48 В до 220 В, завдяки чому до пристрою можна підключати та живити від нього побутові електроприлади та інструменти. Може живити всі види побутових або офісних приладів, включаючи котли та прилади з електродвигунами, наприклад, холодильники, кондиціонери тощо. Акумуляторна батарея дає змогу накопичувати енергію в батареях, а потім витрачати її пізніше, коли це більш економічно вигідно, наприклад у години пікових навантажень, або у випадках відключення чи перебоїв електропостачання. Найчастіше використовується як джерело резервного або безперебійного живлення.

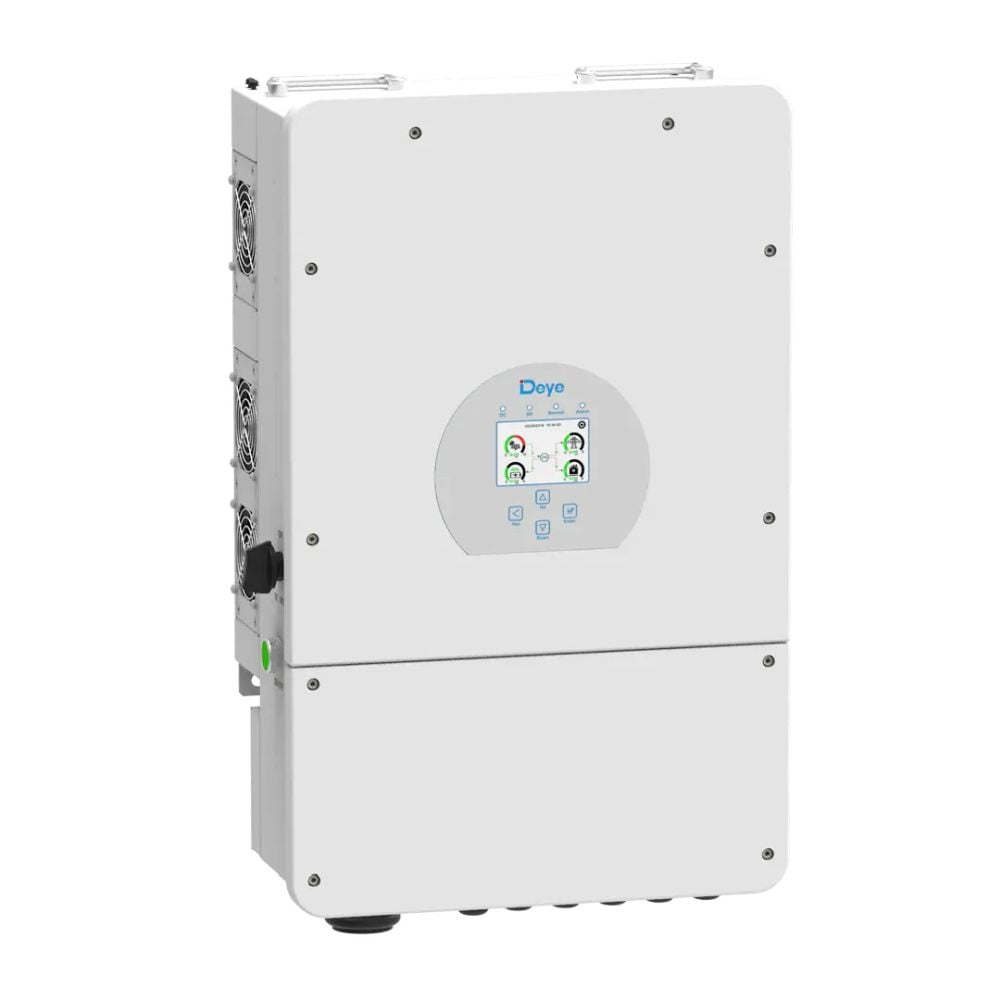

Гібридний однофазний інвертор Deye SUN-8K-SG01LP1-EU 8kW, 1Ф, 48V з номінальною потужністю 8 кВт (максимальна короткочасна потужність 8.8 кВт), з 2 вбудованими MPPT-контролерами та з вбудованим зарядним пристроєм. Може підключатися до акумуляторних блоків системи накопичення енергії. Діапазон напруги від сонячних панелей 125-500 В. Напруга акумуляторної батареї 40-60 В, підтримка заряду акумуляторних батарей типу AGM/GEL/LiFePO4/Li-ion, максимальний струм заряду 190 А / розряду 190 А. Вихідна напруга 230 В, ККД понад 97 %.

Ключові властивості та можливості

• Номінальна потужність інвертора становить 8 кВт, максимальна короткочасна потужність 8.8 кВт. Можливість витримати короткочасне підвищення номінальної потужності надає змогу живити пристрої, у яких в момент підключення спостерігається різкий стрибок електричного струму.
• Інвертор однофазний, тобто подає на виході електроенергію напругою 230 В, що підходить для більшості побутових приладів. Коефіцієнт корисної дії – вище 97 %.
• Можна підключити паралельно три інвертори для створення трифазної мережі загальною потужністю 24 кВт. Максимально доступне підключення в одну мережу – 16 інверторів.
• Вбудований зарядний пристрій з максимальним струмом заряду 190 А / струмом розряду 190 А.
• Напруга акумуляторної батареї – 40-60 В. Здатність працювати з акумуляторними батареями різного типу – AGM/GEL/LiFePO4/Li-ion. Перехід на роботу від акумуляторних батарей відбувається за 4 мс.
• Два вбудовані MPPT-контролери (Maximum Power Point Tracking) – система відслідковування точки максимальної потужності сонячних батарей, з можливістю керування сонячними батареями максимальною потужністю 10400 Вт. Максимальне підключення двох сонячних панелей.
• Універсальний порт Smart load дає можливість підключити додатковий мікроінвертор і отримати третій роз’єм для сонячної панелі. Крім сонячних панелей може використовуватися вітрогенератор для отримання максимальної автономії в будь-який час доби. Також цей виділений роз’єм з вбудованою автоматикою можна використовувати для підключення генератора.
• Сенсорний кольоровий РК-дисплей для налаштування та відображення стану роботи.
• Комунікаційні інтерфейси: CAN, RS485.
• Завдяки вбудованому WiFi інвертор може віддалено керуватися із застосунку Solarman на мобільному пристрої.
• Декілька режимів роботи: від мережі / автономний / як ДБЖ.
• Можна обрати пріоритет для заряду акумуляторної батареї від змінного струму / сонячної енергії / генератора.
• Автоматичний перезапуск при відновленні змінного струму зовнішньої мережі.
• Захист від перевантаження, перегріву, короткого замикання.
• Настінний монтаж.
• Клас захисту корпусу IP65 дозволяє встановлювати пристрій як всередині приміщень, так і зовні.

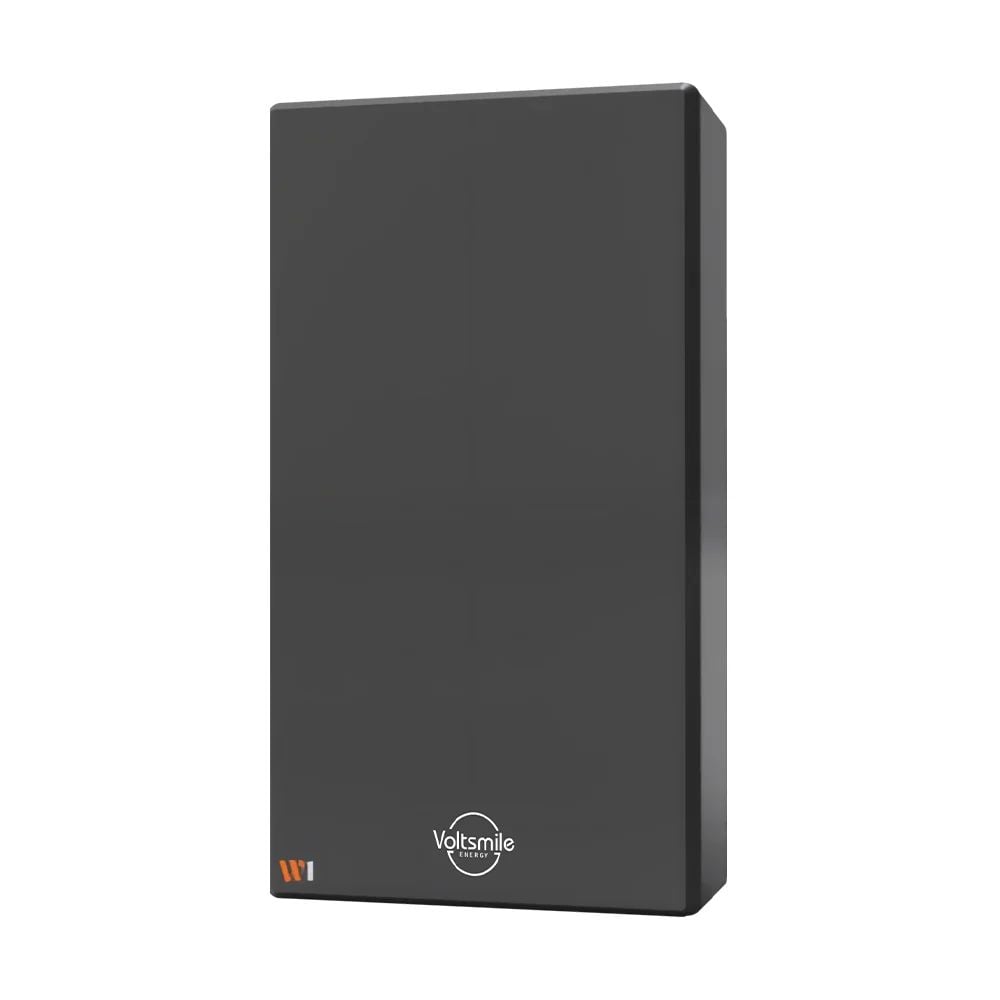

Voltsmile W1 Classic – настінна літій-залізо-фосфатна акумуляторна батарея напругою 51.2 В та ємністю 200 Аг / 10240 Втг, частина системи накопичення енергії. Максимальний струм заряду/розряду 100 А/100 А. Ресурс: 6000 циклів заряджання-розряджання. Комунікаційні порти CAN, RS485. Клас захисту IP67. В одну систему можна підключити до 16 акумуляторних модулів.

Ключові властивості та можливості

• Заснована на технології LiFePO4, що характеризується швидким заряджанням, невеликою втратою ємності, великим ресурсом циклів заряду-розряду, стабільною вихідною напругою, широким діапазоном робочих температур.
• Комунікаційні порти RS485, CAN для підключення до інверторів.
• Ресурс акумуляторної батареї складає до 6000 циклів заряду-розряду.
• Може використовуватися як окремий накопичувач енергії або у складі системи накопичення, з максимальним підключенням 16 модулів. За максимального підключення потужність системи складатиме 160 кіловат-годин.
• Акумуляторна батарея нетоксична, екологічно чиста і безпечна для навколишнього середовища.
• Настінний монтаж.
• Сумісність з поширеними інверторами, а також легка інтеграція в чинні системи.

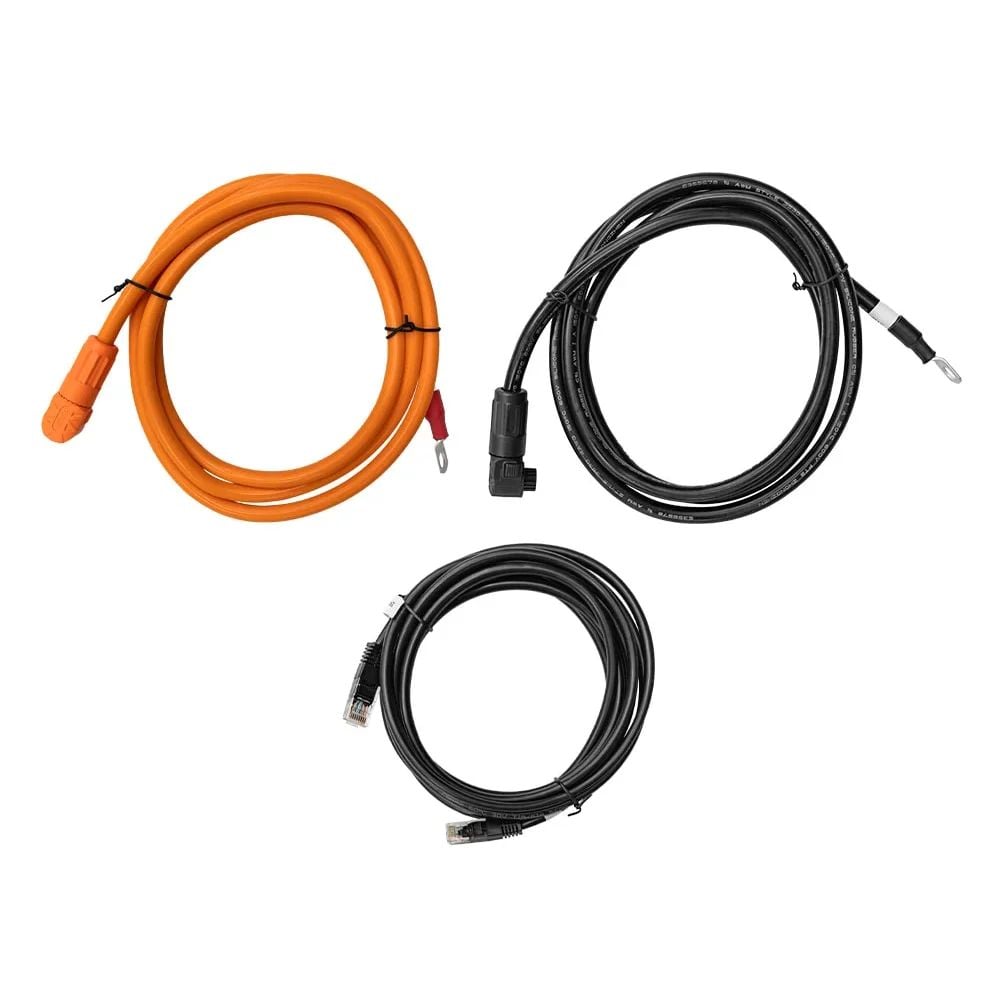

Комплект кабелів Voltsmile Standard Power Cable Set для підключення акумуляторних батарей Voltsmile серій W, V, RPC до інвертора містить: кабель живлення від акумулятора до інвертора «+» 4AWG, довжина 2 м; кабель живлення від акумулятора до інвертора «-» 4AWG, довжина 2 м; кабель зв’язку між акумулятором та інвертором 4AWG довжиною 2 м.

Склад комплекту

• Кабель живлення від акумулятора до інвертора «+» 4AWG, довжина 2 м – 1 шт.
• Кабель живлення від акумулятора до інвертора «-» 4AWG, довжина 2 м – 1 шт.
• Кабель зв’язку (комунікаційний) між акумулятором та інвертором 4AWG, довжина 2 м – 1 шт.

Особливості підключення

• Кабелі живлення застосовуються для з’єднання плюсової та мінусової клем акумуляторної батареї та інвертора.
• Комунікаційні кабелі застосовуються для обміну інформацією між акумулятором та інвертором завдяки BMS-системі керування, а саме даними про навантаження, стан заряду/розряду акумуляторної батареї тощо.
