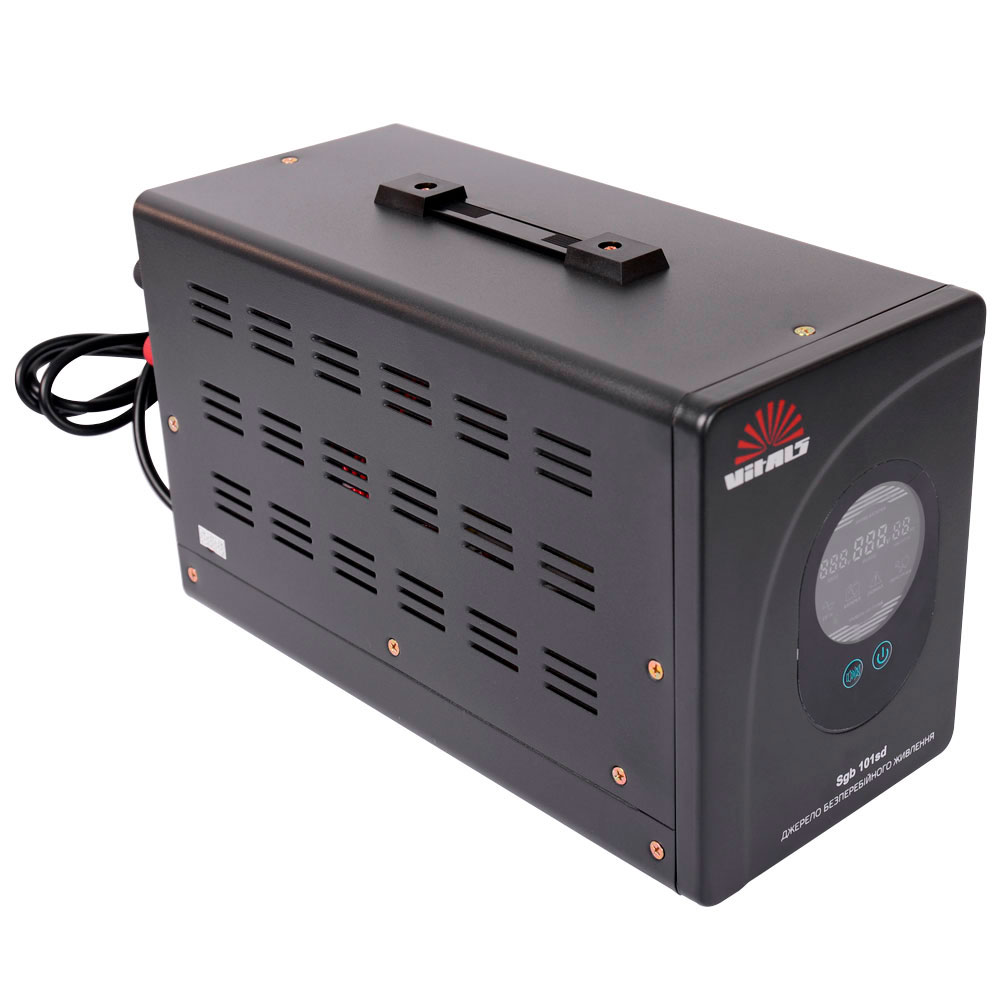

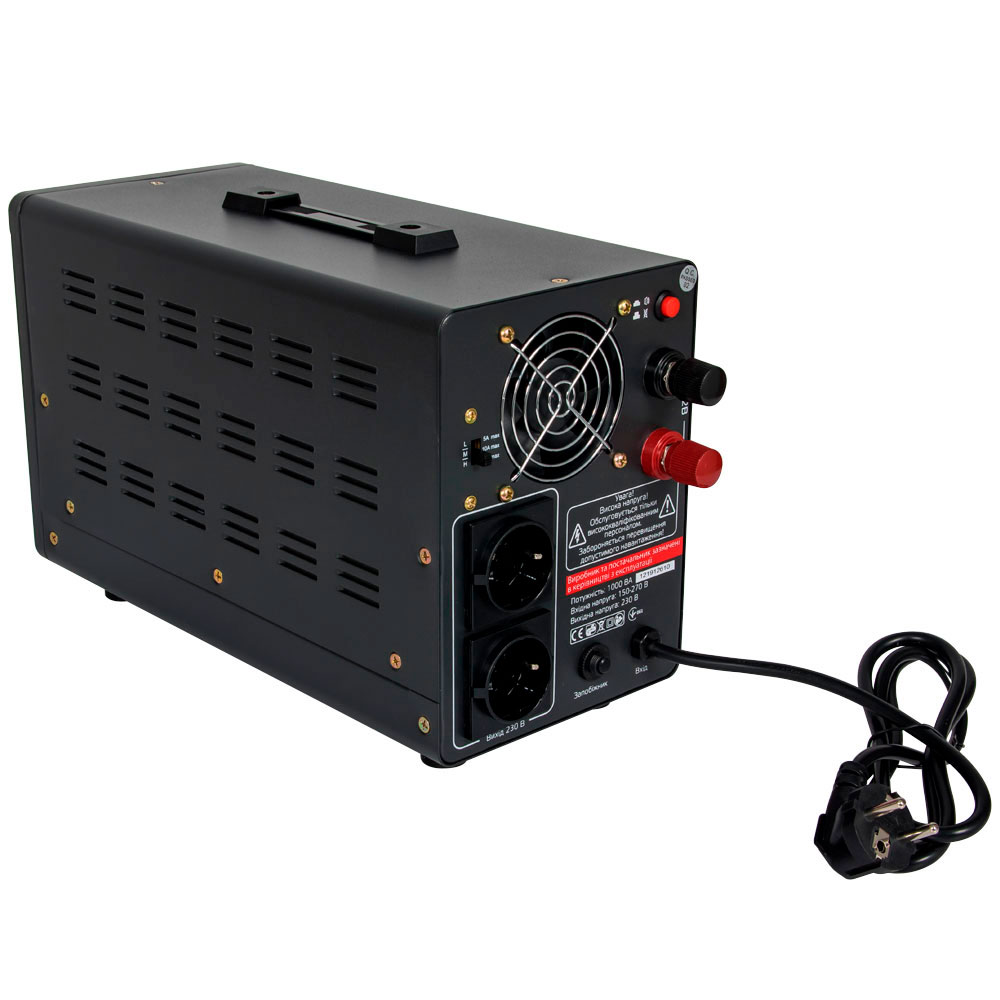

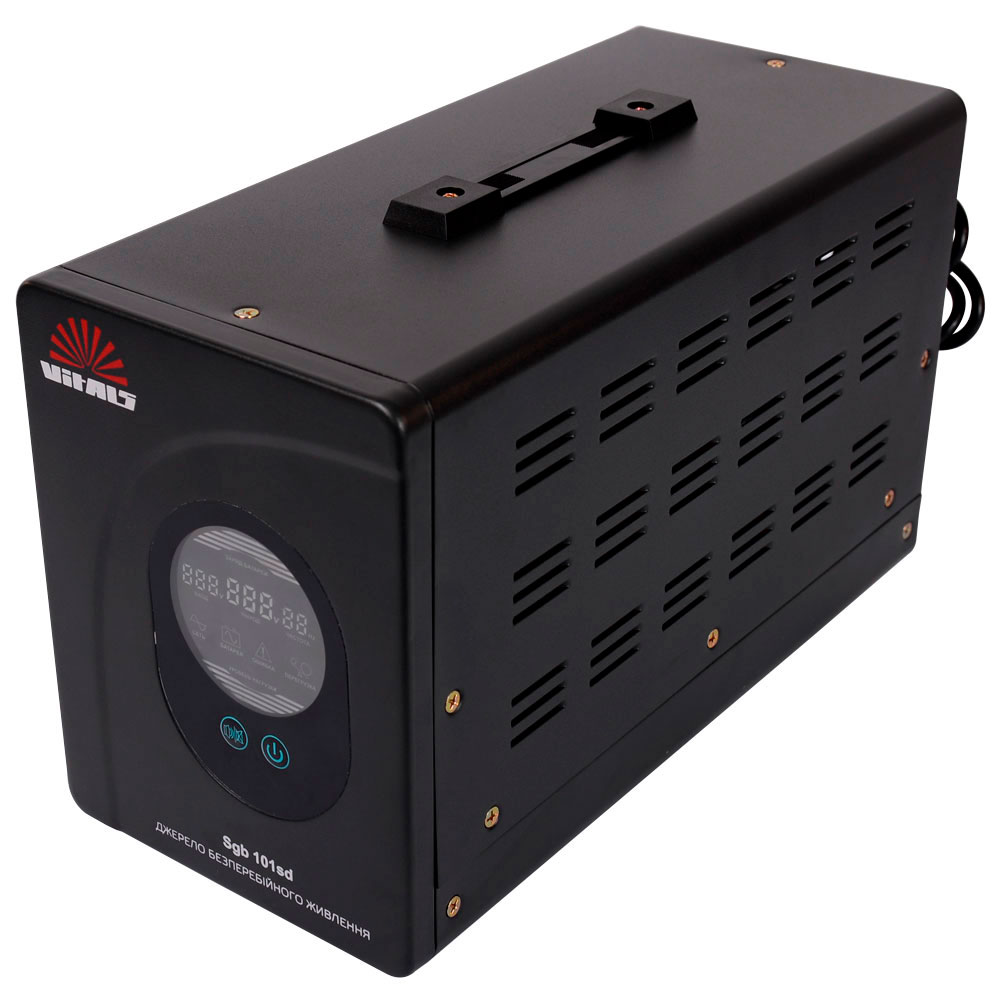

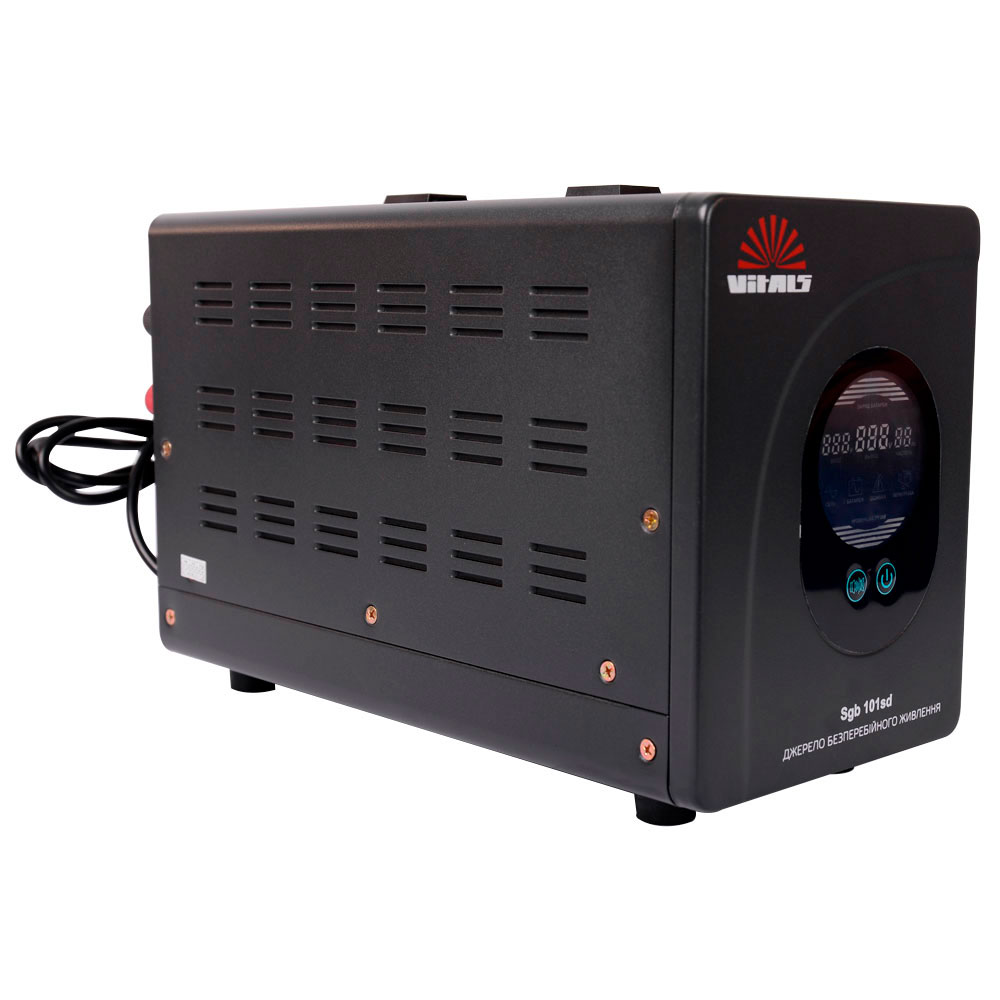

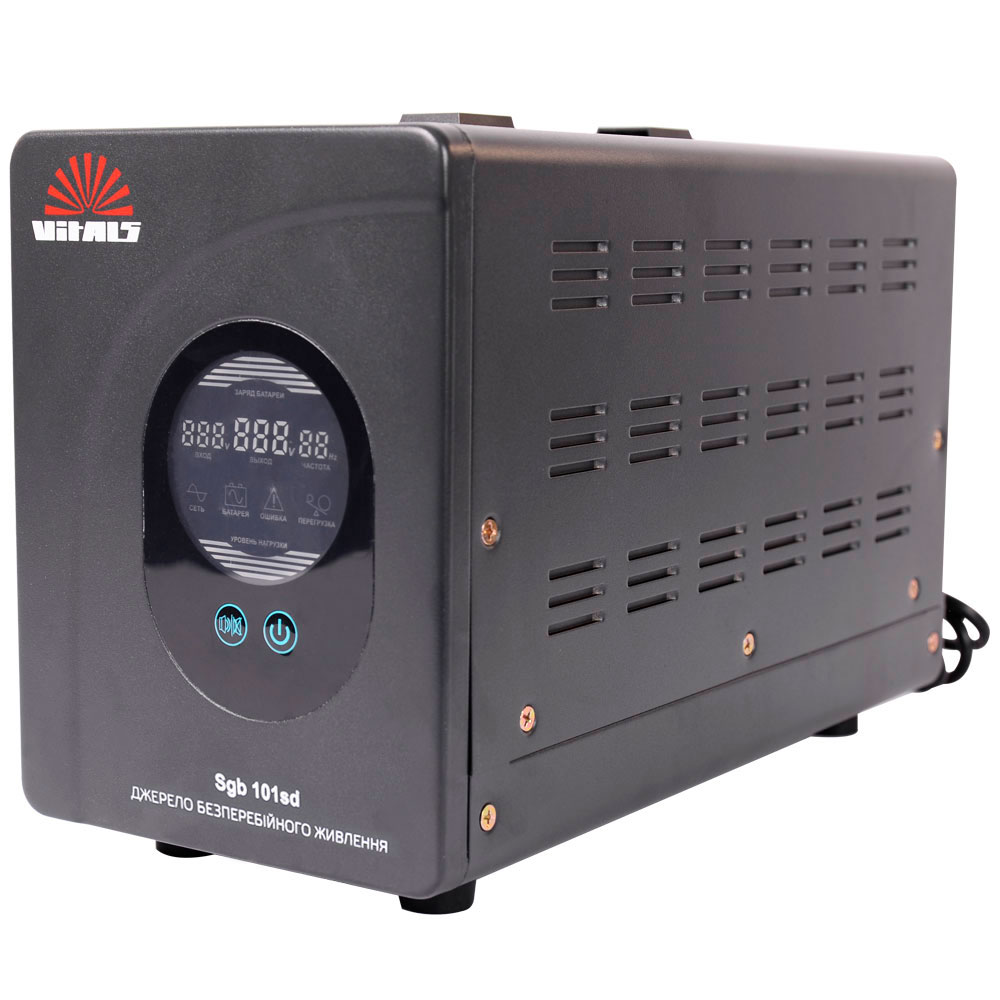

Джерело безперебійного живлення інверторного типу ТМ Vitals Sgb 101sd (далі — блок, блок безперебійного живлення) призначене для забезпечення резервування електроприладів для дому та офісу, на випадок відсутності основної мережі електроживлення або погіршення її характеристик.

Блок безперебійного живлення ТМ Vitals — це обладнання, у якому застосовані сучасні технології, засновані на керуванні центральним процесором, що повністю забезпечує безперервний контроль за безпекою залучення резервного живлення для електроприладів.

Джерело безперебійного живлення інверторного типу складається з таких конструктивних вузлів:

• мережевий фільтр;
• силовий трансформатор;
• автоматичний регулятор напруги;
• перетворювач змінного струму;
• інвертор DC/AC;
• блок силових електричних схем із захистом від перенавантаження;
• схема контролю та управління заряджанням акумуляторної батареї;
• модульна схема, якою керує центральний процесор;

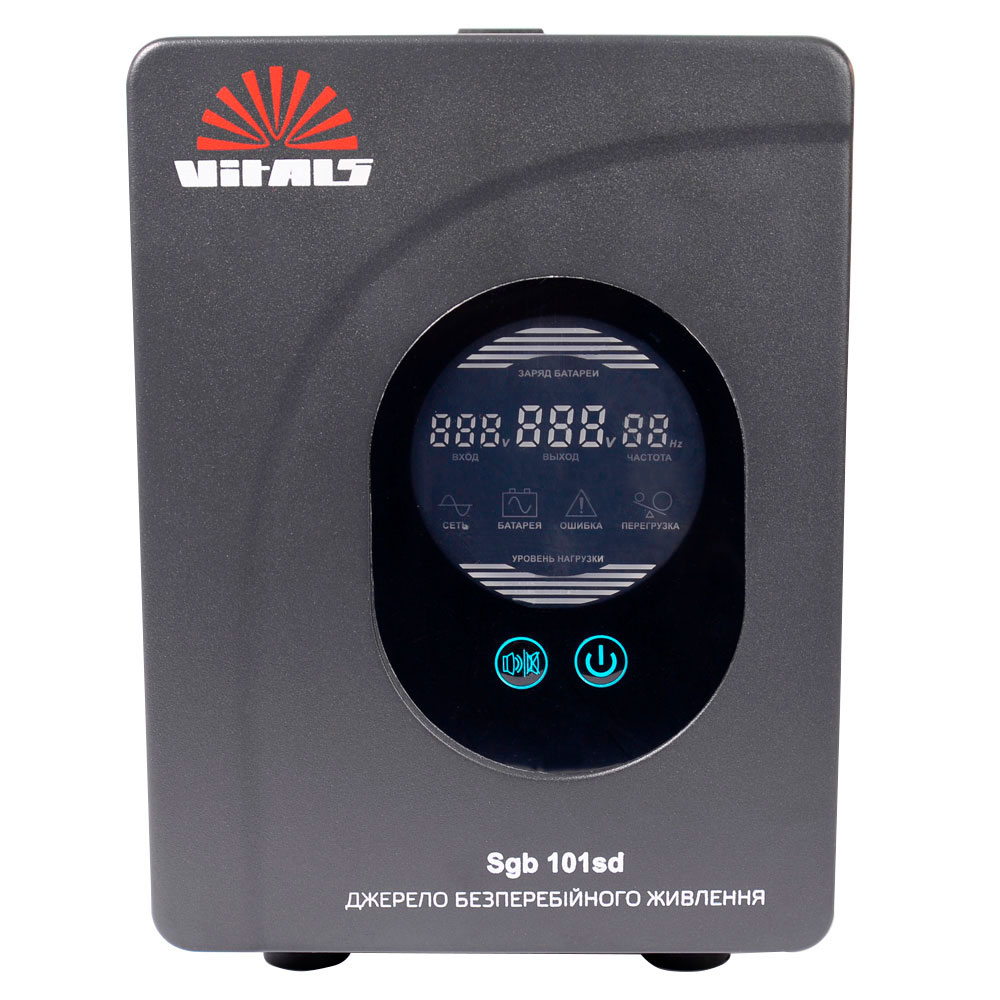

• цифровий LED-дисплей;
• звукова сигналізація.

Максимально спрощений принцип дії блоку безперебійного живлення інверторного типу заснований на перетворенні напруги живлення 230 В змінного струму, частотою 50 Гц, у напругу постійного струму для заряджання акумуляторних батарей. Заряджена батарея, що під’єднана за буферною схемою, перебуває в режимі очікування весь час, щ о прилад живить навантаження споживача від основної електромережі в режимі стабілізатора.

Після зміни режиму живлення споживачів, на випадок відсутності основної електромережі або погіршення її ключових параметрів, в автоматичному режимі блок переводить їх на резервний режим електроживлення. Тоді постійна напруга акумуляторних батарей синхронно (без втрати фази коливання) перетворюється інвертором у напругу змінного струму, витримуючи вихідні параметри електроживлення навантаження споживача в межах норми, весь час до повного розряду батареї або до відновлення параметрів основної електромережі.

Усі моделі виконано відповідно до сучасних вимог до стандарту й рівню техніки чинними правилами техніки безпеки. Вирізняються надійністю в процесі експлуатації, мають сучасний дизайн, економні, надійні в роботі, прості у використанні та обслуговуванні.

Використання інверторних технологій призвело до зменшення ваги й габаритів блоку безперебійного живлення, поліпшення якісного показника перетворення постійної напруги в змінну, якісного переходу навантаження споживачів на резервну схему живлення.

Режими роботи блоку безперебійного живлення:

• режим стабілізатора, електроживлення від основної електромережі;

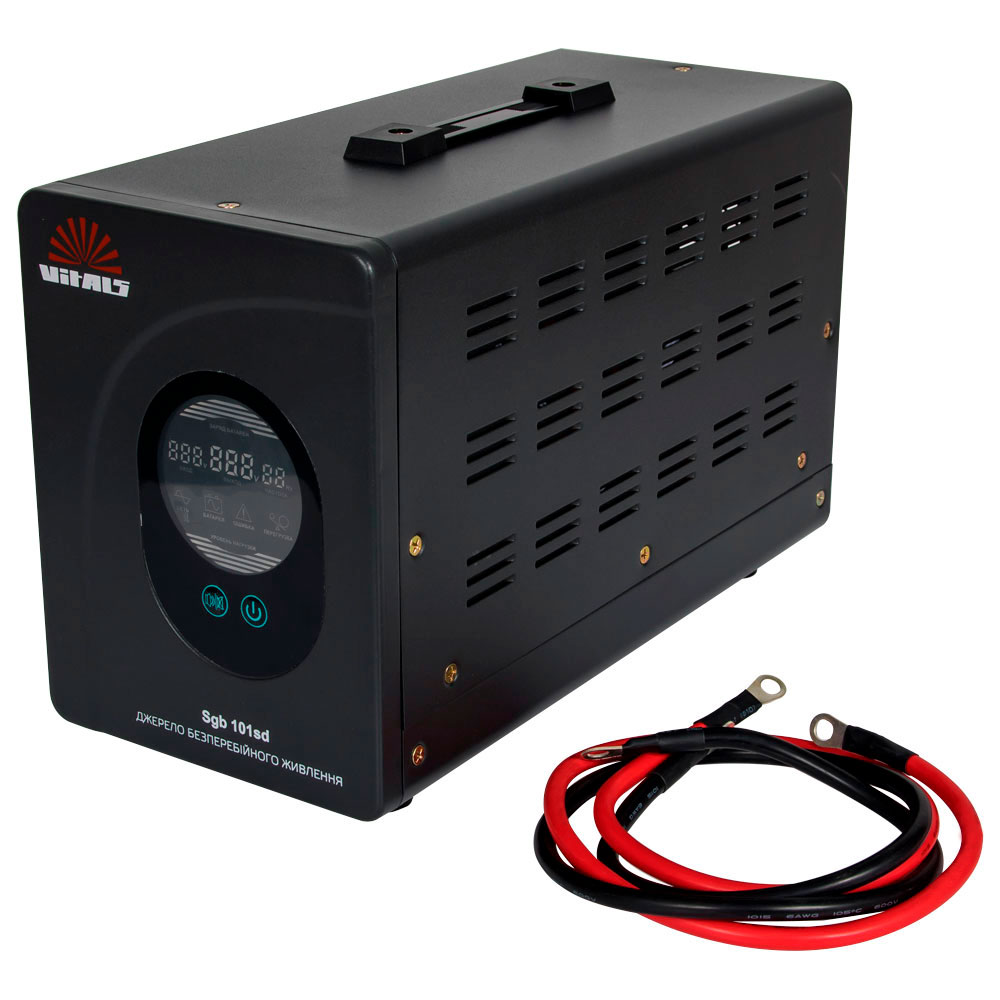

• режим резервування, електроживлення завдяки буферній схемі на акумуляторній батареї (зовнішнє під’єднання батареї).

• висока стабільність вихідної напруги;
• автоматичний, безперервний режим роботи;
• великий кольоровий цифровий LED-дисплей;
• багаторівневий захист від перегріву, стрибків напруги, захисту батареї;
• аварійна звукова сигналізація в разі перенавантаження, занизького рівня заряду акумуляторної батареї, перегріву тощо;

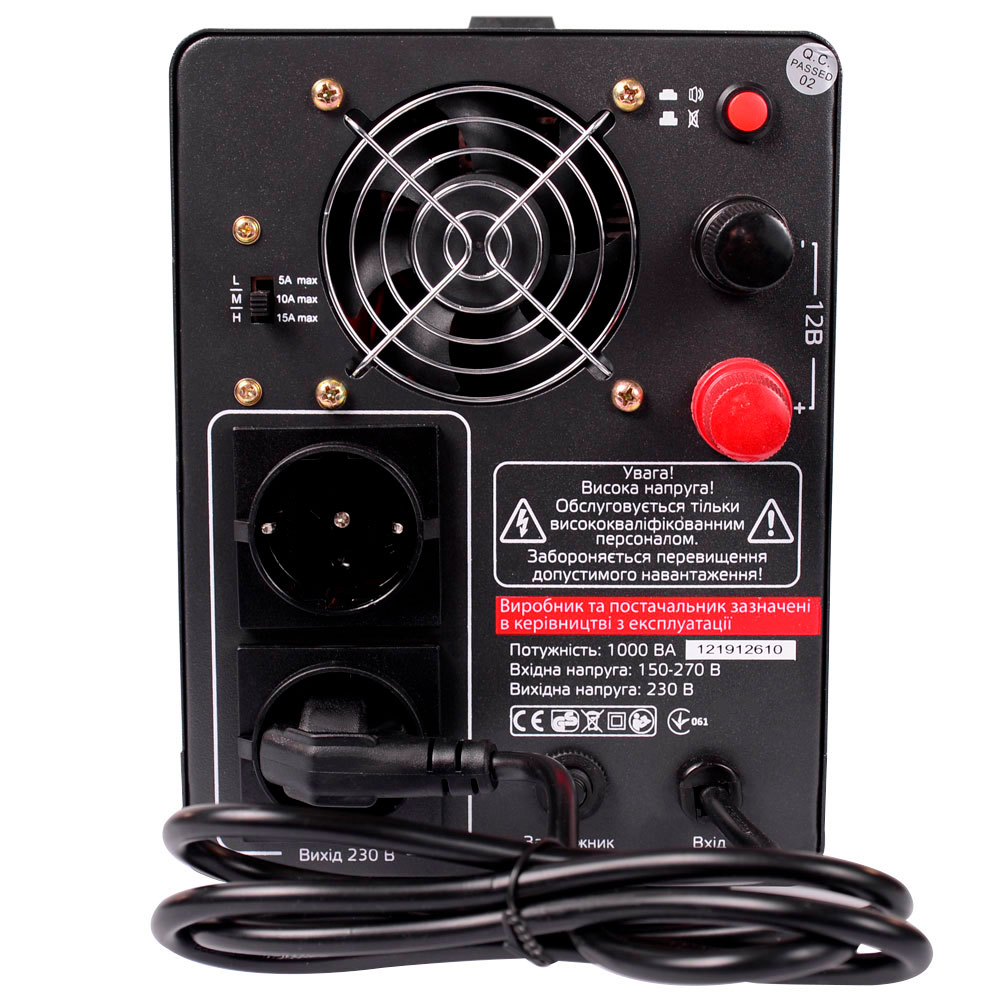

• вихід постійної напруги: значний зарядний струм для швидкого заряджання зовнішніх акумуляторних батарей (струм заряду до 15 А; ємність акумулятора в межах 20‒200 А∙год).
